شركة Zhuzhou TGC Cemented Carbide Co. ، Ltd.متخصصون في إنتاج جميع أنواع قضبان كربيد التنجستن
| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | OUQI |
| إصدار الشهادات: | ISO9001:2008 ISO14001:2004 |
| رقم الموديل: | قضبان كربيد الأرض |
| الحد الأدنى لكمية: | 10 قطعة |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق / صندوق بلاستيكي + كرتون |
| وقت التسليم: | المنتجات القياسية في أسبوع واحد |
| شروط الدفع: | L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 5000 كلغ في الشهر |
| مواد: | 10٪ كوبالت | درجة ISO: | K20-k30 |
|---|---|---|---|
| قطر الدائرة: | 8 ملم | ليخت: | 330 ملم |
| تفاوت: | h6 / h5 أو على النحو المطلوب | خشونة السطح: | را 0.2 |
| دائرية: | 0.002 | استقامة: | 0.002 |
| كثافة: | 14.45-14.50 | صلابة: | HRA 93.5-93.9 |
| TRS: | 4000-4200 | حجم الحبوب: | غرامة فرعية |
| إبراز: | قضبان كربيد الأرض HV30,قضبان كربيد الأرض K30,قضيب كربيد الفولاذ المقاوم للصدأ K40 |
||

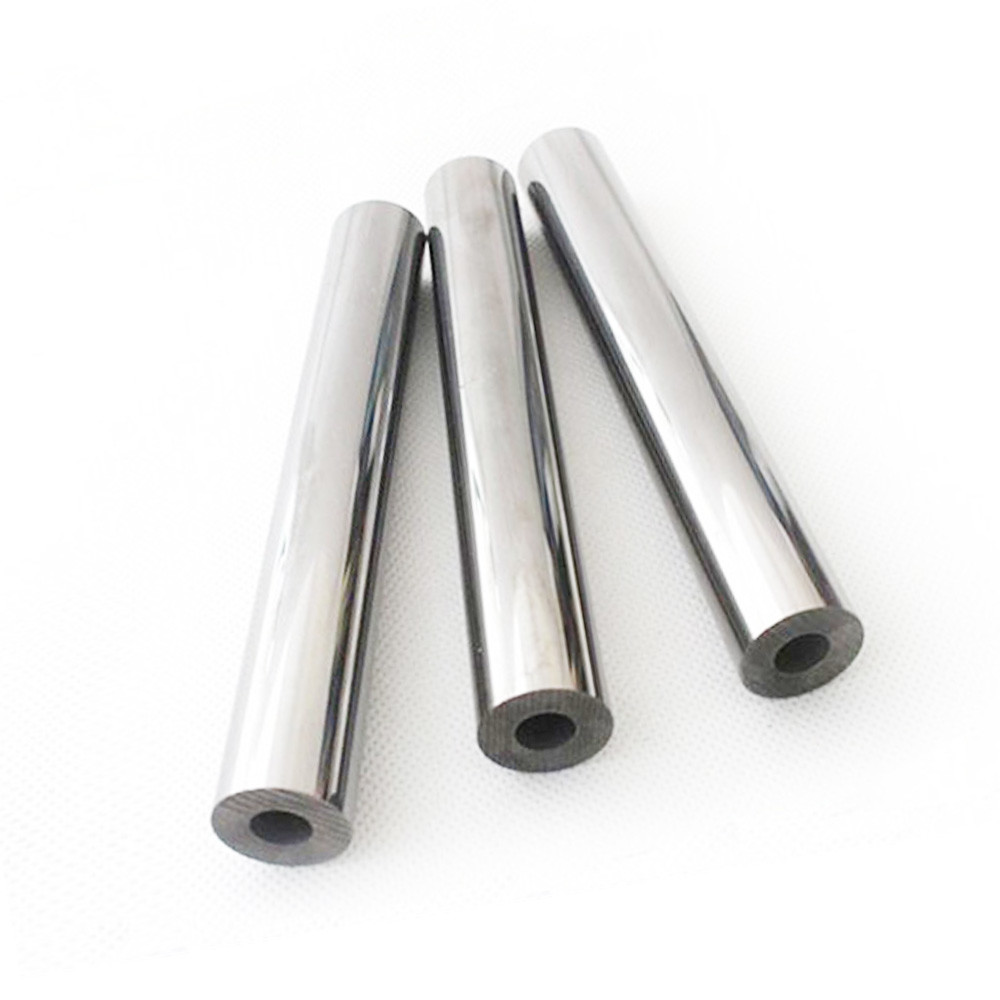

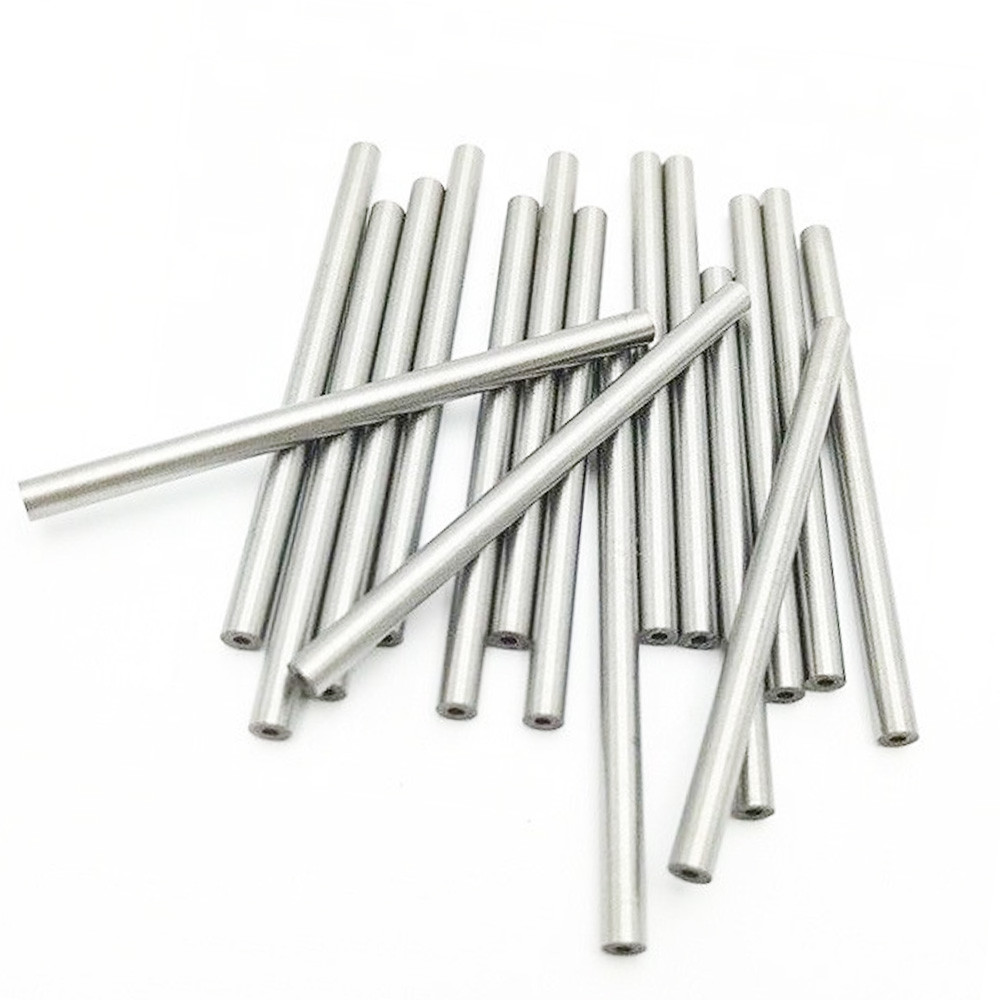

قضبان كربيد الأرض HV30 1610 للفولاذ المقاوم للصدأ K30-K40
| نطاق ISO | شارك (٪) | بما في المرحاض. منشطات (٪) |
كثافة (ز / سم 3) |
HV 30 (N / مم 2) |
HRA | TRS | KIc * (شيتي) (MNm-3/2) |
طلب |
| K30 - K40 | 10 | 90 | 14.5 | 1610 | 91.9 | > 4200 | 10.5 | فولاذ الفولاذ المقاوم للتآكل والحرارة الفولاذ المقاوم للصدأ المعادن غير الحديدية سبائك النيكل خلائط الألمنيوم |
وصف:
OD 8 مم -0.008
الطول 330 + 5 مم
| القطر (مم) | الطول (مم) | القطر (مم) | الطول (مم) | |||||
| د | تسامح | طول | تول. | د | تسامح | طول | تول. | |
| 1.00 | + 0 / -0.006 | 330 | 0 / + 0.5 | 10.50 | + 0 / -0.011 | 330 | 0 / + 0.5 | |
| 1.50 | 330 | 0 / + 0.5 | 11.00 | 330 | 0 / + 0.5 | |||
| 2.00 | 330 | 0 / + 0.5 | 11.50 | 330 | 0 / + 0.5 | |||
| 2.50 | 330 | 0 / + 0.5 | 12.00 | 330 | 0 / + 0.5 | |||
| 3.00 | 330 | 0 / + 0.5 | 12.50 | 330 | 0 / + 0.5 | |||
| 3.50 | 330 | 0 / + 0.5 | 13.00 | 330 | 0 / + 0.5 | |||
| 4.00 | 330 | 0 / + 0.5 | 13.50 | 330 | 0 / + 0.5 | |||
| 4.50 | + 0 / -0.008 | 330 | 0 / + 0.5 | 14.00 | 330 | 0 / + 0.5 | ||
| 5.00 | 330 | 0 / + 0.5 | 14.50 | 330 | 0 / + 0.5 | |||
| 5.50 | 330 | 0 / + 0.5 | 15.00 | 330 | 0 / + 0.5 | |||
| 6.00 | 330 | 0 / + 0.5 | 15.50 | 330 | 0 / + 0.5 | |||
| 6.50 | 330 | 0 / + 0.5 | 16.00 | 330 | 0 / + 0.5 | |||
| 7.00 | 330 | 0 / + 0.5 | 18.00 | 330 | 0 / + 0.5 | |||
| 7.50 | 330 | 0 / + 0.5 | 20.00 | 330 | 0 / + 0.5 | |||
| 8.00 | + 0 / -0.009 | 330 | 0 / + 0.5 | 22.00 | 330 | 0 / + 0.5 | ||
| 8.50 | 330 | 0 / + 0.5 | 24.00 | 330 | 0 / + 0.5 | |||
| 9.00 | 330 | 0 / + 0.5 | 25.00 | + 0 / -0.013 | 330 | 0 / + 0.5 | ||
| 9.50 | 330 | 0 / + 0.5 | 28.00 | 330 | 0 / + 0.5 | |||
| 10.00 | 330 | 0 / + 0.5 | 30.00 | 330 | 0 / + 0.5 | |||
| 32.00 | + 0 / -0.016 | 330 | 0 / + 0.5 | |||||
| التسامح العام لقضبان الكربيد الصلبة الأرضية النهائية h6 | ||||||||||
| قطر الدائرة | التسامح ميكرومتر | طول | تسامح | استقامة | تسامح | دائرية | التسامح | |||
| ＜3.0 | -6/0 | ＜100.0 | + 0.5 / + 1.0 | ＜4.0 | 0.07 | <3،0 | 2.0 ميكرون | |||
| 3.0-6.0 | -8/0 | 100.0-165.0 | + 1.0 / + 2.5 | 4.5-5.0 | 0.06 | 3،0- 6،0 | 2.5 ميكرون | |||
| 6.0-1.0 | -9/0 | 165.0 - 335.0 | + 1.0 / + 6.0 | 5.5-12 | 0.05 | 6،1-10،0 | 3،0 ميكرون | |||
| 10.0-18.0 | -11/0 | ＞12.5 | 0.04 | 10،1-18،0 | 3.5 ميكرون | |||||
| 18.0 - 30.0 | -13/0 | 18،1 - 30،0 | 4.0 ميكرون | |||||||
| 30.0-50.0 | -16/0 | 30،1- 50،0 | 5.0 ميكرون | |||||||
| التسامح العام لقضبان الكربيد الصلبة الأرضية النهائية H5 | ||||||||||
| قطر الدائرة | التسامح ميكرومتر | طول | تسامح | استقامة | تسامح | دائرية | التسامح | |||
| ＜3.0 | -4/0 | ＜100.0 | + 0.5 / + 1.0 | ＜4.0 | 0.07 | <3،0 | 2.0 ميكرون | |||
| 3.0-6.0 | -5/0 | 100.0-165.0 | + 1.0 / + 2.5 | 4.5-5.0 | 0.06 | 3،0- 6،0 | 2.5 ميكرون | |||
| 6.0-1.0 | -6/0 | 165.0 - 335.0 | + 1.0 / + 6.0 | 5.5-12 | 0.05 | 6،1-10،0 | 3،0 ميكرون | |||
| 10.0-18.0 | -8/0 | ＞12.5 | 0.04 | 10،1-18،0 | 3.5 ميكرون | |||||
| 18.0 - 30.0 | -9/0 | 18،1 - 30،0 | 4.0 ميكرون | |||||||
| 30.0-50.0 | -11/0 | 30،1- 50،0 | 5.0 ميكرون |
|||||||
| نطاق ISO | شارك (٪) | بما في المرحاض. منشطات (٪) |
كثافة (ز / سم 3) |
HV 30 (N / مم 2) |
HRA | TRS | KIc * (شيتي) (MNm-3/2) |
طلب |
| ك 10 | 6 | 94 | 14.8 | 1900 | 93.8 | > 3900 | 9 | الفولاذ غير المخلوط والمصلد المعادن غير الحديدية خلائط الألمنيوم الحديد الزهر المركبات (CFRP و GFRP) |
| K10 - K20 | 8 | 92 | 14.6 | 1710 | 92.5 | > 4000 | 9.5 | الفولاذ غير المخلوط والمصلد المعادن غير الحديدية المعادن غير الحديدية بلاستيك |
| K20 - K30 | 9 | 91 | 14.3 | 1680 | 92.2 | > 3900 | 9 | مواد ذات صلابة عالية خلائط الألمنيوم الحديد الزهر الجرافيت |
| K30 - K40 | 10 | 90 | 14.5 | 1610 | 91.9 | > 4200 | 10.5 | فولاذ الفولاذ المقاوم للتآكل والحرارة الفولاذ المقاوم للصدأ المعادن غير الحديدية سبائك النيكل القائمة خلائط الألمنيوم |
| K40 - K50 | 12 | 88 | 14.1 | 1680 | 92.3 | > 4400 | 10 | فولاذ الفولاذ المقاوم للتآكل والحرارة الفولاذ المقاوم للصدأ المعادن غير الحديدية سبائك التيتانيوم |
| K40 - K50 | 13 | 87 | 13.9 | 1700 | 92.4 | > 4000 | 9.5 | الفولاذ المقاوم للتآكل والحرارة المعادن غير الحديدية سبائك النيكل القائمة سبائك التيتانيوم |
